TEPELNÉ ČERPADLÁ

🍀Efektívny zdroj vykurovania rodinných domov, či komerčných priestorov🍀

Čo je to tepelné čerpadlo?

👉🏽 Tepelné čerpadlo sa radí medzi chladiace zariadenia.

👉🏽 Tepelné čerpadlo je cyklicky fungujúci tepelný stroj, ktorému pomocou zmeny tlaku riadime jeho odparovanie a kondenzáciu, čo umožňuje prenášanie energie z miesta s nižšou teplotou na miesto s vyššou teplotou.

👉🏽 Tepelné čerpadlo je zariadenie, ktoré využíva obnoviteľnú energiu. (vzduch, podzemná voda, zem).

👉🏽 Tepelné čerpadlo znižuje emisie CO2, spotrebu fosílnych palív = EKONOMICKY VÝHODNÝ !

👉🏽 Tepelné čerpadlo je stroj, ktorý čerpá teplo z miesta s nižšou teplotou a presúva ho na miesto s teplotou vyššou.

Princíp fungovania Tepelného čerpadla

Základom tepelného čerpadla je uzatvorený okruh naplnený chladivom.

Tepelné čerpadlo, respektíve chladiaci okruh, má štyri základné časti:

1. Výparník: Do výparníka sa privádza okolitým vzduchom nízko potenciálne teplo. Privedené teplo spôsobuje vyparovanie chladiva, pary chladiva sa stávajú nositeľom tepelnej energie a tú prenášajú do kompresora. Vzduch, ktorého prúdenie cez výparník zaisťuje axiálny ventilátor alebo ventilátory, sa pritom ochladí. Vzduchová cesta predstavuje primárny okruh TČ.
2. Kompresor:nasáva pary z výparníka, stláča ich a vytláča do kondenzátora. Práca na pohon kompresora sa premení na teplo, ktoré sa pripočíta k teplu privedenému do výparníka.
3. Kondenzátor: energia privedená do kondenzátora parami chladiva z výparníka a kompresora sa prenáša do cirkulujúceho vykurovacieho média (sekundárny okruh TČ). Preneseným teplom sa vykurovacie médium ohrieva.
4. Škrtiaci ventil:kvapalné chladivo, ktoré skondenzovalo v kondenzátore pri vyššom (kondenzačnom) tlaku, sa vstrekuje do výparníka, aby sa tu opäť vyparilo pri nižšom (vyparovanom) tlaku.

Typy Tepelných čerpadiel

Rozlišujeme 5 typov tepelných čerpadiel vzhľadom k zdroju, z ktorého je odoberané teplo.

☀️ Vzduch - Voda

☀️ Vzduch - Vzduch

☀️ Zem - Voda

☀️ Voda - Voda

☀️ Vzduch - Voda a Soľanka

Tepelné čerpadlá - Vzduch - Voda

Princíp:

Typ tepelného čerpadla Vzduch-Voda funguje tak, že ventilátor aktívne čerpá okolitý vzduch a prenáša ho do výmenníka tepla (výparníka) nainštalovaného v tepelnom čerpadle. To cirkuluje chladivo, ktoré mení jeho stav agregácie aj pri nízkej teplote a odparuje sa. Na zvýšenie výparov chladiaceho prostriedku na úroveň, ktorá sa môže použiť na ohrev pitnej vody, je komprimovaná pomocou kompresora.

Tento typ čerpadla ponúka možnosti inštalácie v exteriéri aj v interiéri.

Hlavné typy tepelných čerpadiel Vzduch-Voda

MONOBLOK

Tepelné čerpadlo, ktoré má uzavretý chladivový okruh nachádzajúci sa iba vo vonkajšej jednotke. Prepojenie medzi vonkajšou a vnútornou časťou tepelného čerpadla je pomocou potrubia s vykurovacou vodou.

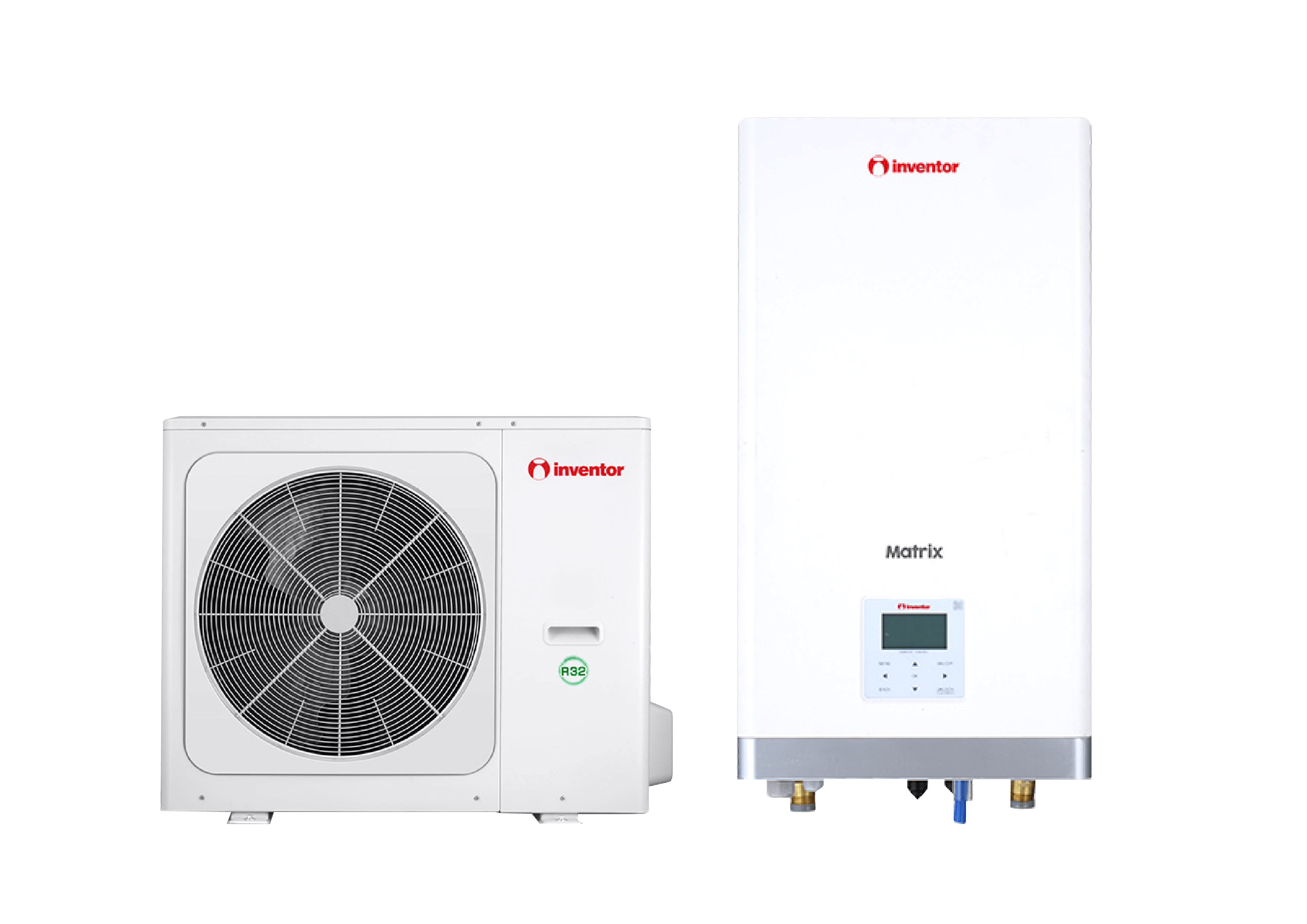

SPLIT

Chladiaci okruh tepelného čerpadla sa inštaluje a plní chladivom až v mieste inštalácie. Prepojenie medzi vonkajšou a vnútornou časťou tepelného čerpadla je pomocou chladivového potrubia.
